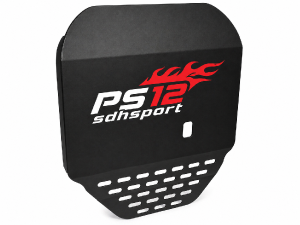

Dlouhý kryt motoru – PS 12

Dlouhý kryt motoru určený pro hasičskou stříkačku PS 12.

Vyroben z ocelového plechu o tloušťce 1,5 mm, který zajišťuje dostatečnou pevnost a odolnost při běžném provozu.

Kryt slouží především jako bezpečnostní prvek, který zakrývá prostor motoru a omezuje riziko nechtěného vstupu, pádu nebo kontaktu osoby s pohyblivými a horkými částmi soustrojí.

Dodává se bez povrchové úpravy, připravený pro další dokončení dle požadavku zákazníka.

Možnost barevné povrchové úpravy dle výběru.

---------------------------------------------------------------------------------------------

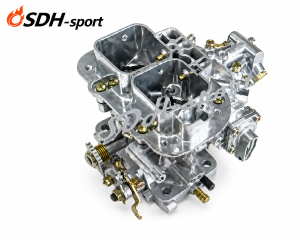

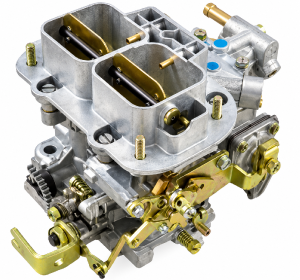

Vertikální karburátor Weber 38/38

Vertikální dvoukomorový karburátor Weber 38/38 určený především pro sportovní a výkonově upravené motory PS 12.

Oproti starším sériovým karburátorům, které se na těchto motorech běžně používaly, nabízí výrazně vyšší průtok směsi, lepší plnění motoru a rychlejší reakci na plyn.

Díky dvěma současně otevíraným komorám je vhodný zejména pro motory s vyššími nároky na přísun směsi a pro provoz ve vyšších otáčkách.

Používáme jej především pro sportovní motory o objemu přibližně 1,5 až 2,1 l, podle konkrétního provedení motoru a požadovaného výkonu.

Weber 38/38 patří mezi osvědčené a velmi kvalitní karburátory pro sportovní použití, kde je kladen důraz na výkon, přesné seřízení a spolehlivou funkci.

Pro tyto karburátory zároveň vedeme náhradní díly a příslušenství, například trysky, emulzní trubice, těsnění a další servisní komponenty.

---------------------------------------------------------------------------------------------------------

Držáky motoru – PS / automobil

Nabízíme nové držáky motoru ve dvou provedeních:

• držáky motoru pro PS

• držáky motoru pro automobil

Držáky jsou určeny pro pevné a přesné uchycení motoru v konkrétní zástavbě. Konstrukce je přizpůsobena podle způsobu použití a požadovaného umístění motoru.

Povrchová úprava

Držáky jsou opatřeny galvanickým zinkováním Zn nebo ZnNi, které výrazně zvyšuje jejich odolnost proti korozi a chrání povrch před působením vlhkosti a běžného provozního prostředí.

Galvanická úprava může sloužit jako:

• finální povrchová úprava, nebo

• kvalitní základ pro následné lakování.

Oproti surovému kovu tak držáky získávají vyšší odolnost, delší životnost .

-------------------------------------------------------------------------------------------------------

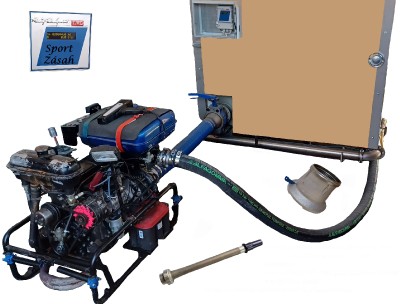

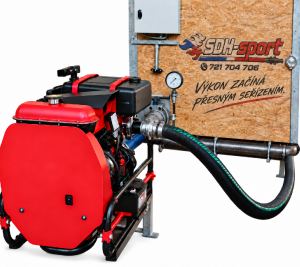

Zátěžové zkoušky soustrojí PS

Nově provádíme zátěžové zkoušky kompletních soustrojí PS, při kterých lze ověřit jejich skutečné chování a výkon v provozních podmínkách.

Během zkoušky sledujeme zejména průtok vody, tlak a otáčky motoru a jejich vzájemnou závislost při postupně se měnícím zatížení.

Testování probíhá na stabilním zkušebním zařízení vybaveném potřebnými snímači a měřicí technikou. Naměřené hodnoty jsou průběžně zobrazovány na digitálním displeji a umožňují přesně sledovat reakci celého soustrojí.

Zkušební zařízení umožňuje simulovat chování PS při požárním útoku, tedy zatížení motoru a čerpadla v podmínkách blízkých skutečnému provozu.

Díky tomu je možné lépe posoudit:

• dosažený průtok a tlak,

• pokles otáček motoru při zatížení,

• celkovou souhru motoru a čerpadla,

• správnost nastavení soustrojí,

• případné nedostatky, které se při běžném chodu bez zatížení nemusí projevit.

Zátěžová zkouška je vhodná zejména po generální opravě, stavbě nového soustrojí nebo výkonové úpravě PS.

-----------------------------------------------------------------------------------------------------------

Sportovní vzduchový filtr – Weber / SEDR

Sportovní vzduchový filtr nabízíme ve dvou variantách podle použitého karburátoru:

• pro karburátory Weber

• pro karburátory SEDR

Držák filtru umožňuje variabilní nastavení polohy podle konkrétního sacího potrubí a zástavby motoru.

Filtr lze nastavit výškově i délkově, díky čemuž je možné přesně přizpůsobit jeho polohu konkrétnímu provedení motoru, sacího potrubí a prostoru v soustrojí PS.

Toto řešení usnadňuje správné usazení filtru a zároveň umožňuje přizpůsobit celkovou délku sací soustavy podle požadovaného nastavení motoru.

Povrchová úprava

Kovové části vzduchového filtru jsou opatřeny galvanickou povrchovou úpravou Zn nebo ZnNi.

Tato úprava:

• výrazně zvyšuje odolnost proti korozi,

• chrání povrch kovových dílů,

• zlepšuje jejich mechanickou odolnost,

• vytváří kvalitní základ pro případné další lakování,

• může zároveň sloužit jako finální vzhledová úprava.

Oproti surovému kovu tak galvanické zinkování přináší lepší ochranu, delší životnost a profesionálnější vzhled výrobku.

----------------------------------------------------------------------------------------------------------------

Zakázkový rám PS 12 se sklopnými madly

Rám pro hasičskou stříkačku PS 12, vyráběný individuálně podle požadavků zákazníka.

Součástí konstrukce jsou sklopná madla integrovaná přímo do rámu, která jsou po sklopení schována v jeho konstrukci. Díky tomu zůstává rám kompaktní a nic zbytečně nepřesahuje mimo jeho obrys.

Rozměry rámu je možné přizpůsobit podle konkrétního provedení soustrojí a požadavků zákazníka.

Možnost barevné povrchové úpravy dle výběru.

-------------------------------------------------------------------------------------------------------

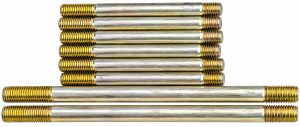

Sada pevnostních svorníků hlavy válců

Sada 16 ks svorníků hlavy válců vyrobených z vysoce jakostní legované oceli a následně tepelně zušlechtěných pro dosažení vysoké pevnosti, houževnatosti a stabilního předpětí.

Svorníky jsou určeny zejména pro upravené a sportovní motory, kde dochází k vyššímu tepelnému a mechanickému namáhání.

U běžných sériových svorníků může při dlouhodobém nebo opakovaném zatížení docházet k postupnému natahování materiálu, především v oblasti závitu. Tím se může snižovat stabilita přítlačné síly hlavy válců a měnit výsledné předpětí spoje.

V našem provedení jsou pevnostní svorníky dlouhodobě používány při zvýšeném montážním zatížení oproti běžnému sériovému provedení.

Pevnostní matice a podložky

Sada pevnostních matic a podložek určených ke svorníkům hlavy válců.

-----------------------------------------------------------------------------------------------------

Sada nových svorníků čerpadla   délka 105 mm     6ks M8 / 2ks M10

Ošetřeny

-----------------------------------------------------------------------------------------------------------

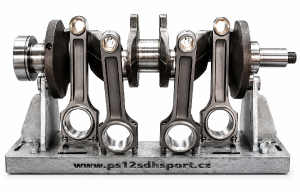

Sportovní kliková hřídel s ojnicemi – PS 12

Nově navržená kliková hřídel s ojnicemi určená pro výkonově upravené a sportovní motory PS 12.

Konstrukce klikové hřídele byla oproti původnímu provedení výrazně přepracována s důrazem na pevnost, životnost, mazání, vyvážení a přesné vedení celé pohonné sestavy.

Sportovní kliková hřídel s ojnicemi – PS 12

Nově navržená kliková hřídel s ojnicemi určená pro výkonově upravené a sportovní motory PS 12.

Konstrukce klikové hřídele byla oproti původnímu provedení výrazně přepracována s důrazem na pevnost, životnost, mazání, vyvážení a přesné vedení celé pohonné sestavy.

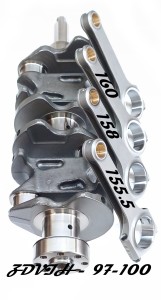

Dostupné varianty zdvihu

• 97 mm

• 98 mm

• 100 mm

Dostupné délky ojnic

• 155,5 mm

• 157 mm

• 158 mm

• 160 mm

Konkrétní kombinace zdvihu a délky ojnice se volí podle požadovaného objemu motoru, použitých pístů a celkové geometrie motoru. Délka ojnice se volí především podle zdvihu klikové hřídele a kompresní výšky pístu tak, aby byla zajištěna správná poloha pístu v horní úvrati.

Hlavní konstrukční úpravy a výhody

• Ojniční čepy jsou umístěny do osy válců, čímž se omezuje problém s vyosením ojnic a nežádoucím bočním namáháním.

• Přepracovaný systém mazání zajišťuje účinnější přívod oleje k namáhaným částem klikového mechanismu.

• Kliková hřídel je vybavena přesným středěním setrvačníku, které zároveň pomáhá zachovat správnou souosost navazující hřídele čerpadlové sestavy.

• Součástí klikové hřídele jsou závity pro uchycení 8otvorového setrvačníku.

• Konstrukce byla navržena s cílem zlepšit mechanickou odolnost a stabilitu při vysokém zatížení.

• Čepy klikové hřídele mají nitridovaný povrch, který zvyšuje tvrdost povrchu a odolnost proti opotřebení.

• Nově navržená protizávaží proti ojničním čepům pomáhají lépe vyvažovat rotační a setrvačné síly klikového mechanismu.

• Lepší vyvážení snižuje vibrace a dynamické namáhání klikové hřídele, čímž se snižuje riziko praskání a přetížení a zároveň se přispívá k delší životnosti celé sestavy.

Kliková hřídel je dodávána včetně ojnic, hlavních ložisek klikové hřídele a ojničních ložisek.
